Beschreibung

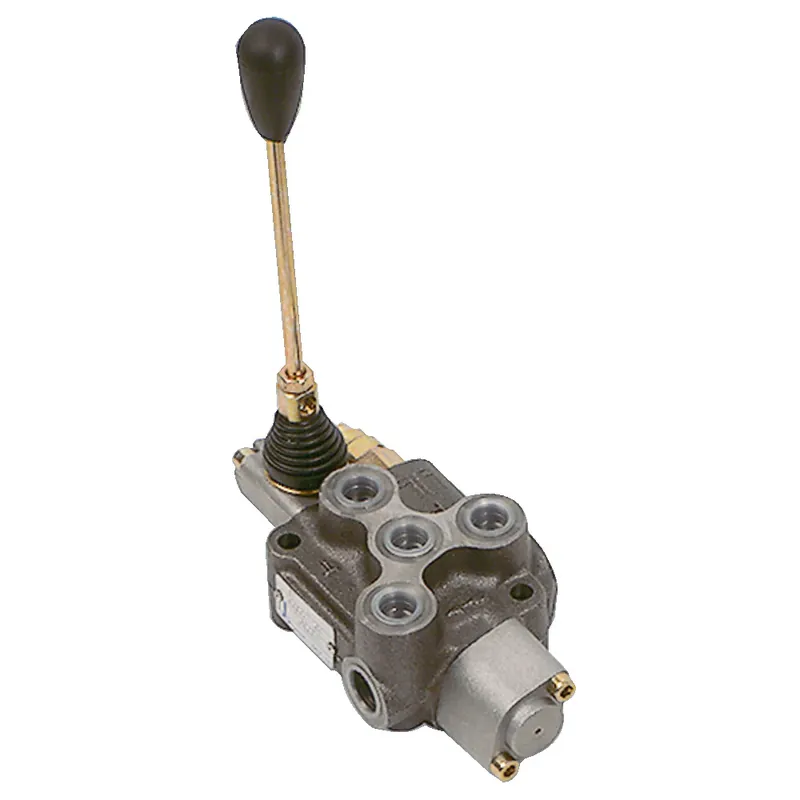

Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A, B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.Standardausführung der Ventile in Parallelschaltung.Durchfluss max.: 45 L/min.Betriebsdruck: 250 barmax. Druck: 320 barÜberdruckventil eingestellt: 140 bar, einstellbar von 100-250 barEinschraubgewinde A, B, P, T,: R3/8″Einschraubgewinde P2, T2: R1/2″H=Heben, 0=Mittelstellung, S=Senken, SW=Schwimmstellung, ELG=Eilgang, R=mit Raste.Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.
