Beschreibung

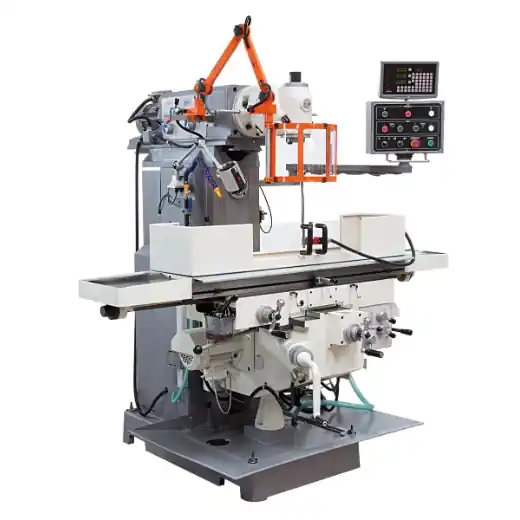

Universal-Fräsmaschine UFM 125 GT
82139 – 9004853821394
inkl. 3-Achs-PositionsanzeigeBetriebsbereit: inkl. Ölfüllung, entkonserviert (entfettet), komplett montiert und Probelauf durchgeführt
Weitere Eigenschaften
- Automatikvorschub X/Y/Z
- Fräsleistung Ø 150/50 mm
- Kubatur 1.320 x 320 x 650 mm
- Spindelausladung 200-760 mm
- Tischweg 1.000×290 mm
- Schwenkbarer Fräskopf +-180°
- Einfache Umrüstung auf Horizontalfräse
- Antriebsmotor 3.000 W
- Großer Drehzahlbereich
- Rechts- und Linkslauf
- Frässpindeln mit Präzisionslager
- Anzugsspindeln für hohe Sicherheit
- Frässpindelschutzabdeckung
- Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
- Kreuztisch X- und Y-Achse mit 8 Vorschubstufen
- Kreuztisch-Z-Achse mit Antrieb
- Zentralschmierung
- Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
- LED-Frästischbeleuchtung
- Mit digitaler Positionsanzeige
Einzigartiges ‚2 in 1‘-Konzept
Der Schwenkkopf der UFM 125 GT ist in nahezu jedem Winkel einstellbar und ermöglicht neben normalen Plan- und Schaftfräsarbeiten eine Bearbeitung von Passflächen und -nuten in schwieriger räumlicher Lage.
Für das Planfräsen großer Werkstücksflächen ist die Maschine mit wenigen Handgriffen (Horizontalspindel an der Maschinensäule) zu einer Horizontalfräse umrüstbar.
Dank der hohen Antriebsleistung von 3.000 Watt ist die Maschine für Planfräserdurchmesser bis 150 mm geeignet. Die Maschine ist mit einem Kreuztisch-Automatikvorschub der X- und Y-Achse und einem Eilgang der Z-Achse für rasche Tischpositionierung ausgestattet. 11 (12) Drehzahlstufen und 8 Vorschubstufen bieten ausreichend Spielraum für eine Optimierung der Schnittgeschwindigkeit.
Sehr vorteilhaft sind eine Zentralschmierung der Führungsbahnen für rasche Verfügbarkeit und ein Kühlmittelsystem mit Tank im Maschinensockel.
Für den durchgehenden Dauerbetrieb und für größere Werkstücke wird aufgrund der robusteren Bauweise und des größeren Kreuztisches das Modell UFM 125 GT empfohlen.
Serienausstattung
Digitale Positionsanzeige
Spannzangenset 4, 5, 6, 8, 10, 12, 14 und 16 mm mit Spannzangenfutter
Werkzeugsatz
Bedienungsanleitung / CE
Fräsleistung Planfräser: 150mm
Fräsleistung Schaftfräser: 50mm
Kubatur: 1320x320x650mm
Spindelaufnahme (Drehspindel): ISO 40
Drehzahlbereich vertikal: 45 – 1660UpM
Drehzahlstufen vertikal: 11
Drehzahlbereich horizontal: 40 – 1300UpM
Kühlmittelpumpe: 90W
Drehzahlstufen horizontal: 12
T-Nuten / Breite x Abstand: 5 / 14 x 63mm
Spindelausladung: 200 – 760mm
Fräskopf Schwenkbereich: ± 180°
Pinolenabstand Tisch: 200 – 650mm
Horizontalspindelabstand Tisch: 20 – 470mm
Frästischhub: 450mm
Frästischfläche: 1320x320mm
Tischweg X x Y: 1000 x 290mm
Vorschübe X/Y: 20 – 360mm/min
Vorschubstufen X/Y: 8
Eilgang X/Y: Ja
Vorschub Z: 400mm/min
Motorleistung: 3000W
Vorschubantrieb X/Y: 550W
Vorschubantrieb Z: 750W
Netzanschluss: 400/50V/Hz
Länge x Breite: 2020 x 1710mm
Höhe: 1994mm
Gewicht: 2000kg
Ursprungsland: CN
