Beschreibung

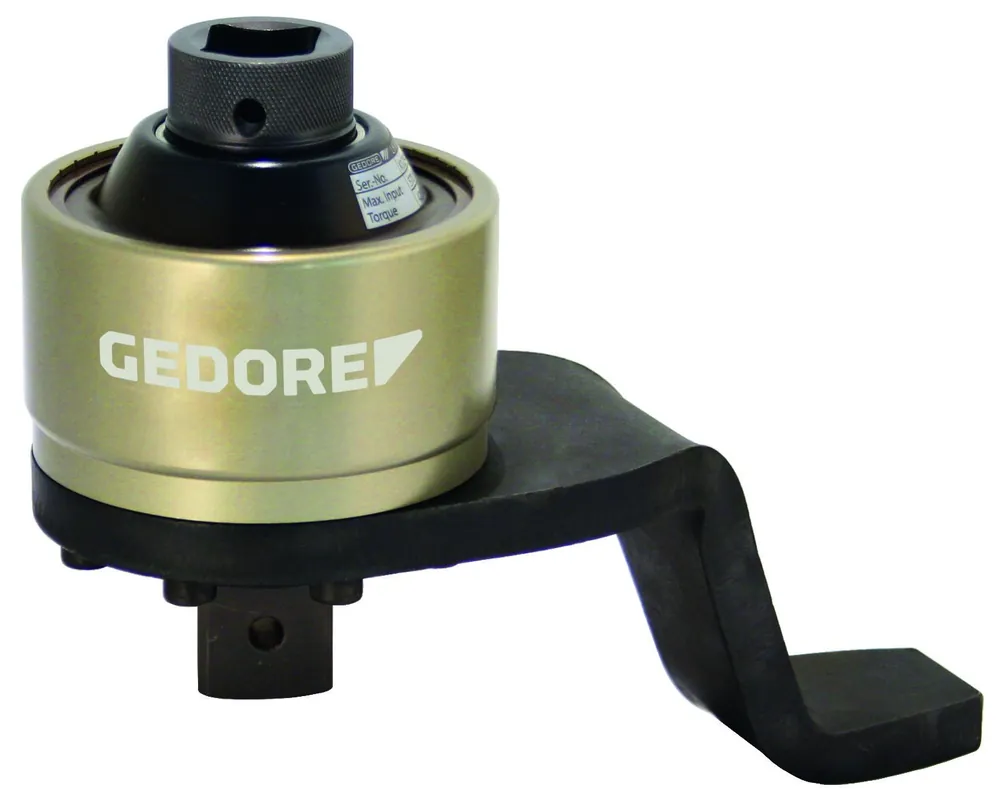

GEDORE Drehmomentvervielfältiger DVI-20Z DREMOPLUS ALU 2000 Nm
DVI-20Z
- Besonders geeignet für:
- Industrie, Baustellen, Nfz- und Kfz-Werkstätten, Agritechnik, Baumaschinen
- Brücken-, Schiffs-, Flugzeug-, Eisenbahnbau, Raffinerien
- Maschinen- und Anlagenbau, Instandhaltung
- Ausführung:
- Mechanischer, handbetätigter Drehmomentvervielfältiger für den kontrollierten Schraubenanzug und zum Lösen von Verschraubungen
- Mit einstufigem Planetengetriebe
- Gehäuse aus Hochleistungsaluminium
- Modelle mit Übersetzungsverhältnis 1:4, 1:5,5
- gewährleistete Genauigkeit: besser als +/- 3 % Toleranz
- In Verbindung mit einem Drehmomentschlüssel zu betätigen
- 2 Modelle mit maximaler Belastung im Bereich von max. 2000 N·m bis 2800 N·m
- Modell -Z: mit gekröpftem Reaktionsarm Z-Form aus Chrom-Vanadium-Stahl
- Modell -L: mit geradem Reaktionsarm L-Form, mit verstellbarem Reaktionsvierkant, aus Leichtmetall
- Ausgangsvierkante mit Bohrung für Kraftschraubereinsätze mit Sicherungsstift und -ring
Abstand Abtriebsvierkant – Beginn Reaktionsarm (min.): 100
Abstand Abtriebsvierkant – Ende Reaktionsarm (max): 150
Abtriebsvierkant: 1″
Abtriebsvierkant [metrisch]: 25 mm
Abtriebsvierkant [zöllig]: 1″
Antriebsaufnahme, Vierkant- [metrisch]: 20,0 mm
Antriebsaufnahme, Vierkant- [zöllig]: 3/4″
Aufnahme Reaktionsarm: geschraubt über Flansch
Ausführung Reaktionsarm: Z-Form, gekröpft
Ausgangsdrehmoment (max.) [lbf·ft]: 1500
Ausgangsdrehmoment (max.) [N·m]: 2000
Eingangsdrehmoment (max.) [lbf·ft]: 430 lbf·ft
Eingangsdrehmoment (max.) [N·m]: 580 N·m
Gesamtbreite ohne Reaktionsarm: 88
Gesamthöhe ohne Reaktionsarm: 131
Gesamtlänge [mm]: 230 mm
Inhalt (Anzahl Stück): 1 tlg.
Netto-Gewicht [kg]: 1,8 kg
Sicherung Abtriebsvierkant: Sicherungsring und -stift
Sicherung Antriebsvierkant: Stiftsicherung
Stückliste (Text): Drehmomentvervielfältiger DREMOPLUS ALU Mit modellabhängigem, fest integriertem, Reaktionsarm in Z-Form oder L-Form Lieferung in stabilem Transportkoffer mit Schaumstoffeinlage Werksprüfzertifikat und Einstelltabelle Technische Detailinformationen erhalten Sie auf Anfrage
Überlastsicherung: Abscherantriebsvierkant
Übersetzungsverhältnis: 1:4
Ursprungsland: Deutschland
Zolltarifnummer: 82041100
