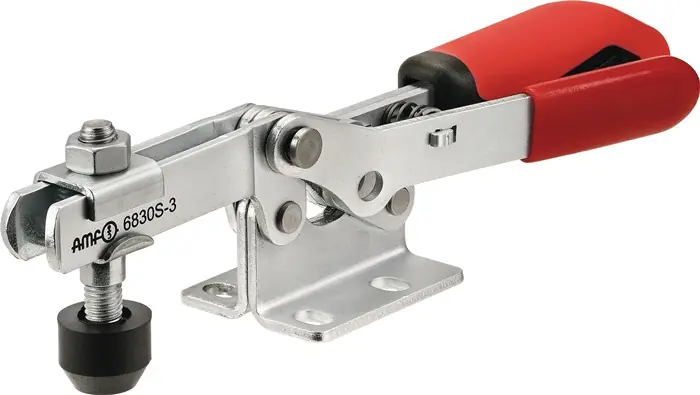

Beschreibung
- mit waagrechtem Fuß
- mit Sicherheitsverriegelung
- für Spannstellung und geöffnete Stellung
Weitere technische Eigenschaften
- F: 27 mm
- Bauart: waagrechter Fuß
- P: 57 mm
- L: 20,5 mm
- K: 8 mm
- C: 41 mm
- D: 8,5 mm
- a: 90°
- F1: 2kN
- Andrückschraube: M8 x 65
- HW min.: -4 mm
- L1: 287 mm
- I: 20 mm
- F2: 3kN
- B: 113 mm
- M1: 43 mm
- H: 45 mm
- N: 58 mm
- E: 63 mm
- M: 29-43 mm
- A: 10 mm
- H2: 126,5 mm
- H1: 75 mm
- HW max.: 24 mm
- D1: 8,5 mm
Größe: 4
Spannhöhe: 45 mm
Haltekraft F1: 2 kN
Bohrungs-Ø: 8,5 mm
Eigenschaft: Sicherheitsverriegelung
Höhe gespannt: 75 mm
Länge gespannt: 287 mm
Haltekraft F2: 3 kN
Spannweite: 63 mm
Marke: AMF
