MAS bewegliche Führung mit Kernmantelseil gedrehtes Seil Ø12 Ø16 mm für Auffanggeräte
Bei der Benutzung von Verbindungsmitteln (z.B. Sicherheitsseilen) mit mehr als zwei Metern Länge müssen Auffanggeräte benutzt werden. Diese haben bei bestimmungsgemäßer Benutzung die Aufgabe, möglicherweise entstehende Schlaffseilbildung aufgrund zu großer Seillängen soweit als möglich zu verhindern. Ein möglicher Absturz wird dadurch in seiner Absturzhöhe gemindert.
Das mitlaufende Auffanggeräte MAS 4-12 (-16) ist ein solches Geräte, welche speziell für Auf- und Abwärtsbewegungen eingesetzt werden kann. Hierbei bewegt sich das mitlaufende Auffanggerät selbsttätig beim Auf-und Absteigen auf einer beweglichen Führung (Seildurchmesser auf den Gerätetyp abgestimmt), die entweder durch Befestigen eines Gewichtes oder durch Eigengewicht am Boden weitgehend straff gehalten wird. Im Falle eines Absturzes wird die Stoßkraft durch das Aufreißen des eingenähten Aufreiß- Falldämpfers auf unter 600 KG gemindert (EN 353/2).
Die Anwendung dieses Auffanggerätes wird also vornehmlich im Steigebereich als ein Teilsystem einer persönlichen Schutzausrüstung gegen Absturz eingesetzt, da der Benutzer entweder beide Hände für seine eigene Sicherheit oder aber eine Hand für das Tragen von leichten Materialien oder Werkzeug benutzen kann.
Dieses mitlaufende Auffanggerät darf nur mit einem Auffanggurt gepr. nach EN 361 benutzt werden. Befestigen Sie dieses Verbindungselement (Karabinerhaken) – (Kennzeichnung A->) ausschließlich mit einer zugelassenen Auffangöse (Kennzeichnung A) oder mit zugelassenen Auffangschlaufen (Kennzeichnung A ½) des Auffanggurtes. Achten Sie auf richtigen Sitz und Verschluss des Verbindungselementes. Hierbei muss auch die Masse des Benutzers einschließlich Werkzeug und anderer Materialien berücksichtigt werden.
Benutzung bei horizontaler Anwendung (nur MAS 4-12)
Das mitlaufende Auffanggerät einschließlich beweglicher Führung wurde auch für den horizontalen Einsatz und einen daraus simulierten Sturz über eine Kante erfolgreich geprüft.
Dabei wurde eine Stahlkante mit Radius r = 0,5 mm ohne Grat verwendet. Aufgrund dieser Prüfung ist die Ausrüstung geeignet, über ähnliche Kanten, wie sie beispielsweise an gewalzten Stahlprofilen, an Holzbalken oder an einer verkleideten, abgerundeten Attika vorhanden sind, benutzt zu werden.
Ungeachtet dieser Prüfung muss bei horizontalem oder schrägem Einsatze, wo ein Risiko des Sturzes über eine Kante besteht, folgendes zwingendes berücksichtigt werden:
- Zeigt die vor Arbeitsbeginn durchgeführte Gefährdungsbeurteilung, dass es sich bei der Absturzkante um eine besonders „schneidende“ und/oder „nicht gratfreie“ Kante (z.B. unverkleidete Attika, Trapezblech oder scharfe Betonkante) handelt, so • sind vor Arbeitsbeginn entsprechende Vorkehrungen zu treffen, dass ein Sturz über die Kante ausgeschlossen ist oder • ist vor Arbeitsbeginn ein Kantenschutz zu montieren oder • ist Kontakt mit dem Hersteller aufzunehmen.
- Der Anschlagpunkt der beweglichen Führung (Karabinerhaken am Seilanfang) darf nicht unterhalb der Standfläche (z.B. Plattform, Flachdach) des Benutzers liegen.
- Das mitlaufende Auffanggerät ist mit dem Karabinerhaken an der hinteren Auffangöse des Auffanggurtes zu befestigen. (Ist an dem Auffanggurt eine vordere Auffangöse vorhanden, sollte ggf. diese zum Einsatz kommen)
- Die Umlenkung an der Kante (gemessen zwischen den beiden Schenkeln der beweglichen Führung) muss mindestens 90° betragen
- Der erforderliche Freiraum unterhalb der Kante beträgt mindestens 5 m.
- Das Teilsystem ist stets so zu verwenden, dass kein Schlaffseil entsteht. Eine Längenverstellung darf nur erfolgen, wenn sich der Benutzer dabei nicht in Richtung Absturzkante bewegt.
- Um einen Pendelsturz einzugrenzen sind Arbeitsbereich bzw. seitliche Bewegungen aus der Mittelachse zu beiden Seiten auf jeweils max. 1,50 m zu begrenzen. In anderen Fällen sind keine Einzelanschlagpunkte, sondern z. B. Anschlageinrichtungen der Klasse D nach EN 795 zu verwenden
- Hinweis: Bei einem Sturz über eine Kante bestehen Verletzungsgefahren während des Auffangvorganges durch Anprallen des Stürzenden an Bauteile bzw. Konstruktionsteile.
- Für den Fall eines Sturzes über die Kante sind besondere Maßnahmen zur Rettung festzulegen und zu üben

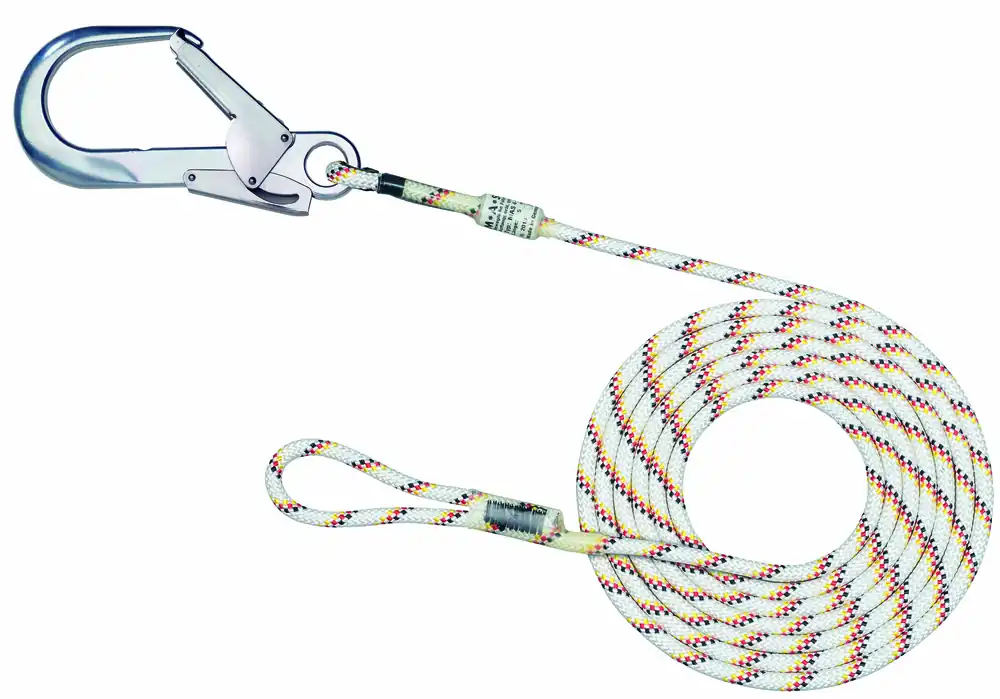

Typ: BEFÜ SK 12
Länge: 5 Meter
Durchmesser: Ø12 mm
Haken: MAS 65
HAN: 691405
Haken MAS 65 (Abbildung 3) nach EN 352, KL. A
Öffnungsweite: 63 mm
Länge: 249 mm (22 kN)
Breite: 120 mm
Material: Aluminium
Verschluss: Autolock
HAN: 52504
