Beschreibung

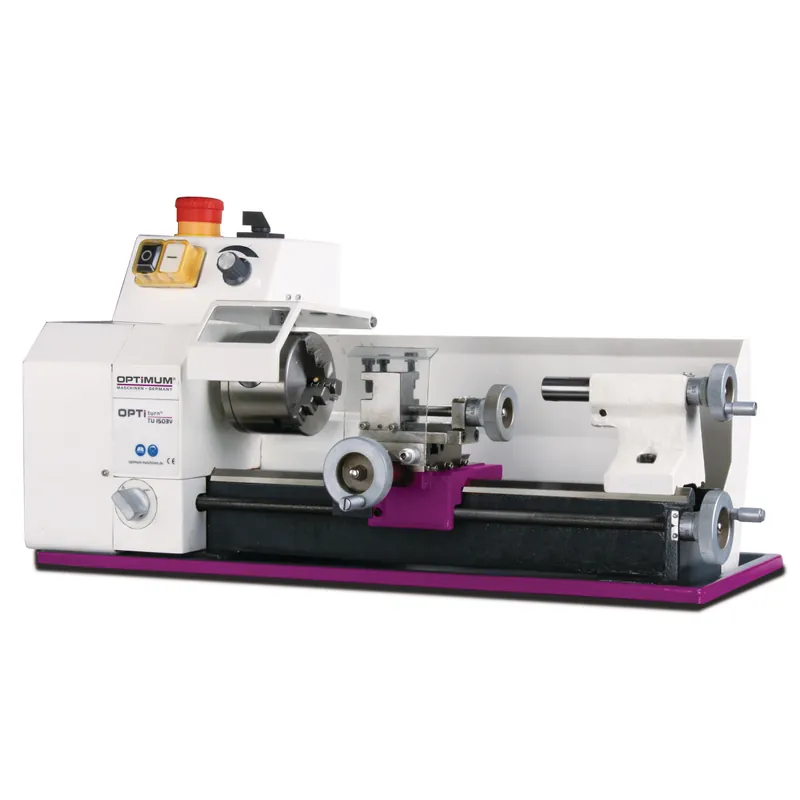

Drehmaschine – Optimum
OPTIturn – TU 1503V
- Gleichstrommotor
- Verripptes Prismenbett aus Grauguß, induktiv gehärtet und geschliffen
- Gehärtete und geschliffene Z-Achse Führungsbahn
- rte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- Rundlaufgenauigkeit – Drehfutter max 0,05 mm
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Längs-, Plan- und Oberschlitten
- Automatischer Längs-/Leitspindelantrieb
- Großer Gewindeschneidbereich durch Wechselzahnräder-Satz
- Dreibacken-Drehfutter im Standardlieferumfang
- Einfacher und schneller Drehzahlwechsel über Keilriemen
- Sicherheitsschalter in der Abdeckung
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Drehfutterschutz mit Mikroschalter
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Alle Führungen durch Keilleisten spielfrei nachstellbar
- Not-Halt-Schlagschalter
- Niederspannungselektronik
- EMV-Filterklasse C1
Länge (Produkt) ca.: 570 mm
Breite/Tiefe (Produkt) ca.: 340 mm
Höhe (Produkt) ca.: 300 mm
Gewicht (Netto) ca.: 23 kg
Spitzenhöhe: 75 mm
Spitzenweite: 265 mm
Umlaufdurchmesser über Planschlitten: 70 mm
Bettbreite: 70 mm
Anzahl der Drehzahlbereiche: 1
Steuerung der Drehzahlregelung: elektronisch regelbar
Drehzahlbereich: 120 – 3000 min¯¹
Leistung Antriebsmotor: 0,45 kW
Anschlussspannung: 230 V
Netzfrequenz: 50 Hz
Norm: DIN EN 55011
EMV-Klasse: C1
Spindelaufnahme: zylindrisch Ø 22
Spindelbohrung/Stangendurchlass Durchmesser: 11 mm
Stahlhalter Aufnahmehöhe max.: 12 mm
Spindelkonus: MK 1
Reitstockaufnahme: MK 1 gekürzt
Reitstock Pinolenhub: 30 mm
Steigung Metrisch: 0,5 – 1,5 mm/U
Anzahl der Steigungen Metrisch: 8
Verfahrweg Oberschlitten: 40 mm
Verfahrweg Planschlitten: 55 mm
Verfahrweg Bettschlitten: 270 mm
Vorschubbereich längs: 0,05 – 0,1 mm/U
Anzahl der Vorschübe längs: 2
