Beschreibung

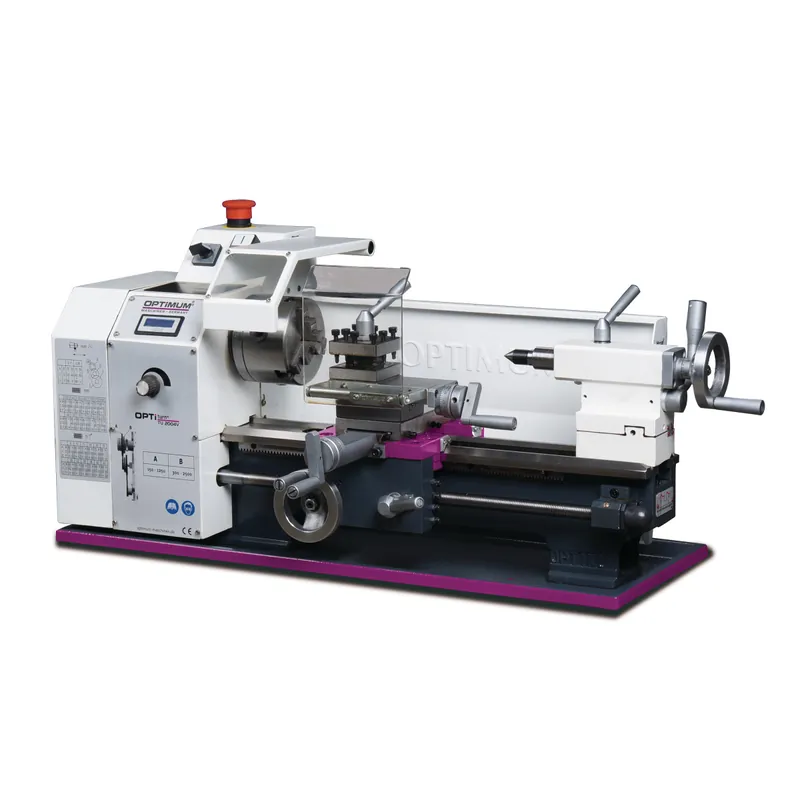

Drehmaschine – Optimum
OPTIturn – TU 2004V
- Präzise Verarbeitung
- Stark verripptes Prismenbett aus Stahlguss, induktiv gehärtet und präzisionsgeschliffen
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Gehärtete Spindelnase (DIN 6350)
- rte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
- Automatischer Längs- /Leitspindelantrieb
- Rollgewalzte Trapezgewinde der Leitspindel
- Leitspindel in zwei Sinterlagern gelagert
- Längs -, Plan – und Oberschlitten
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
- Kegelrollenlager in P5 Qualität
- Zylindrische Zentrieraufnahme
- Gehärtete Spindelnase mit Ø 21 mm Spindelbohrung
- Drehfutter Rundlaufgenauigkeit besser als 0,04 mm
- Reitstock zum Kegeldrehen verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
- Not-Halt-Schlagschalter
- Drehfutterschutz
- Drucklager
- Wechselradgetriebe
- Vierfach-Stahlhalter, drehbar
- Wechselzahnräder-Satz im Standardlieferumfang ermöglicht großen Gewindeschneidbereich
- Dreibacken-Drehfutter im Standardlieferumfang
- EMV-Filterklasse C1
Länge (Produkt) ca.: 830 mm
Breite/Tiefe (Produkt) ca.: 425 mm
Höhe (Produkt) ca.: 360 mm
Gewicht (Netto) ca.: 65 kg
Spitzenhöhe: 100 mm
Spitzenweite: 300 mm
Umlaufdurchmesser über Planschlitten: 110 mm
Bettbreite: 100 mm
Anzahl der Drehzahlbereiche: 2
Steuerung der Drehzahlregelung: elektronisch regelbar
Drehzahlbereich: 150 – 2500 min¯¹
Leistung Antriebsmotor: 0,6 kW
Anschlussspannung: 230 V
Netzfrequenz: 50 Hz
Norm: DIN EN 55011
EMV-Klasse: C1
Spindelbohrung/Stangendurchlass Durchmesser: 21 mm
Stahlhalter Aufnahmehöhe max.: 12 mm
Futterdurchlass Durchmesser: 20 mm
Spindelkonus: MK 3
Reitstockaufnahme: MK 2
Reitstock Pinolenhub: 65 mm
Steigung Metrisch: 0,25 – 3 mm/U
Anzahl der Steigungen Metrisch: 14
Steigung Zoll: 44 – 8 Gg/1″
Anzahl der Steigungen Zoll: 12
Verfahrweg Oberschlitten: 55 mm
Verfahrweg Planschlitten: 75 mm
Verfahrweg Bettschlitten: 300 mm
Vorschubbereich längs: 0,1 – 0,2 mm/U
Anzahl der Vorschübe längs: 2
