Beschreibung

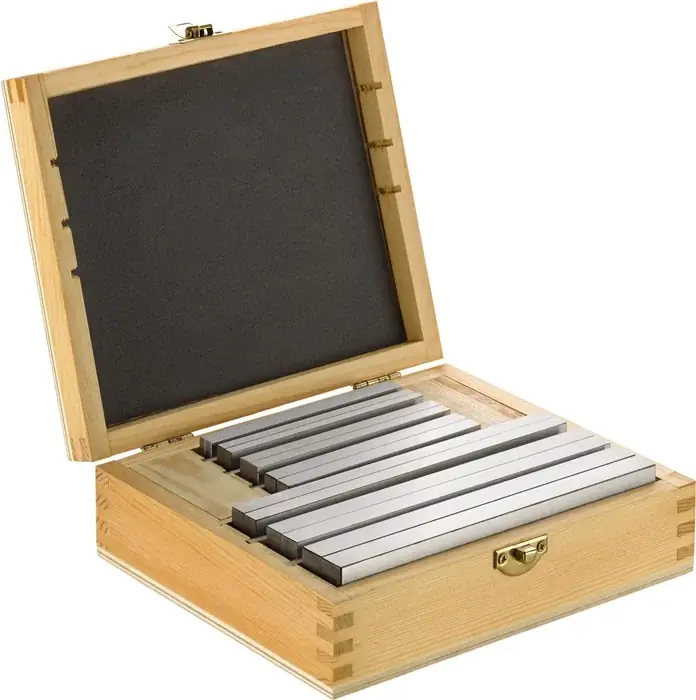

- im Holzkasten
- mit abnehmbarem Klappdeckel
- die Parallelstücke werden als Unterlagen oder Zwischenlagen auf Werkzeugmaschinen verwendet
- für Maschinenschraubstöcke oder Anreißplatten sind sie zur parallelen Auflage von Werkstücken unentbehrlich
- die Parallelstücke können flach- oder hochkant verwendet werden
- die große Genauigkeit ermöglicht das Aufeinanderlegen zweier Größen
- Paartoleranz in Höhe tp2 und Breite tp1 nach IT5
- Nennmaße nach ISO 2768 m
- Größe 2,5 – 25 mm, Inhalt je 1 Paar: Länge 63 mm: 8 x 2,5 / 10 x 3,2 / 12 x 4,0 / 16 x 5,0 / 20 x 6,3 (H x B) Länge 100 mm: 12 x 4,0 / 16 x 5,0 / 20 x 6,3 / 25 x 8,0 (H x B) Größe 4 – 40 mm, Inhalt je 1 Paar: Länge 100 mm: 12 x 4,0 / 16 x 5,0 / 20 x 6,3 / 25 x 8,0 (H x B) Länge 160 mm: 25 x 8,0 / 32 x 10,0 / 40 x 12,0 (H x B) Größe 8 – 63 mm, Inhalt je 1 Paar: Länge 100 mm: 25 x 8,0 / 32 x 10,0 / 40 x 12,0 (H x B) Länge 160 mm: 50 x 16,0 / 63 x 20,0 (H x B) Größe 20 – 100 mm, Inhalt je 1 Paar: Länge 250 mm: 63 x 20,0 / 80 x 25,0 / 100 x 32,0 (H x B) Größe 4 – 32 mm, Inhalt je 1 Paar: Länge 100 mm: 12 x 4,0 / 16 x 5,0 / 20 x 6,3 / 25 x 8,0 / 32 x 10,0 (H x B) Größe 8 – 50 mm, Inhalt je 1 Paar: Länge 160 mm: 25 x 8,0 / 32 x 10,0 / 40 x 12,0 / 50 x 16,0 (H x B)
Weitere technische Eigenschaften
- Inhalt: 5 Paar
Größe: 4-32 mm
Länge: 100 mm
Ausführung: Standard
Höhe: 12-32 mm
Breite: 4-10 mm
Marke: AMF
