Beschreibung
Qualität überzeugt mit durchdachten Details und intelligenten Lösungen. Die verfüllbaren Schachtabdeckungen von Homberg
Die verfüllbaren Schachtabdeckungen werden aus hochwertigen Material hergestellt und trotzdem seit Jahrzehnten Wind und Wetter.
Belastung
Nach Verfüllung mit Beton C35/45 verfügen die Schachtabdeckungen eine Prüfkraft von 125 kN.
Eigenschaften
- Verfüllbare Komfortschachtabdeckung
- weitgehend geruchs- und wasserdicht
- ein geringfügiger Tropfwassereintritt kann bei Dauerbelast und Regen, Schmelzwasser und bei Nassbetreieben vorkommen
- Gut chemikalienbeständige Spezialdichtung
- Das Öffnen wird durch die Gasdruckfeder(n) so unterstützt, dass BV(E)-GD von einer Person geöffnet und geschlossen werden kann.
- Mit Fallschutzvorrichtung

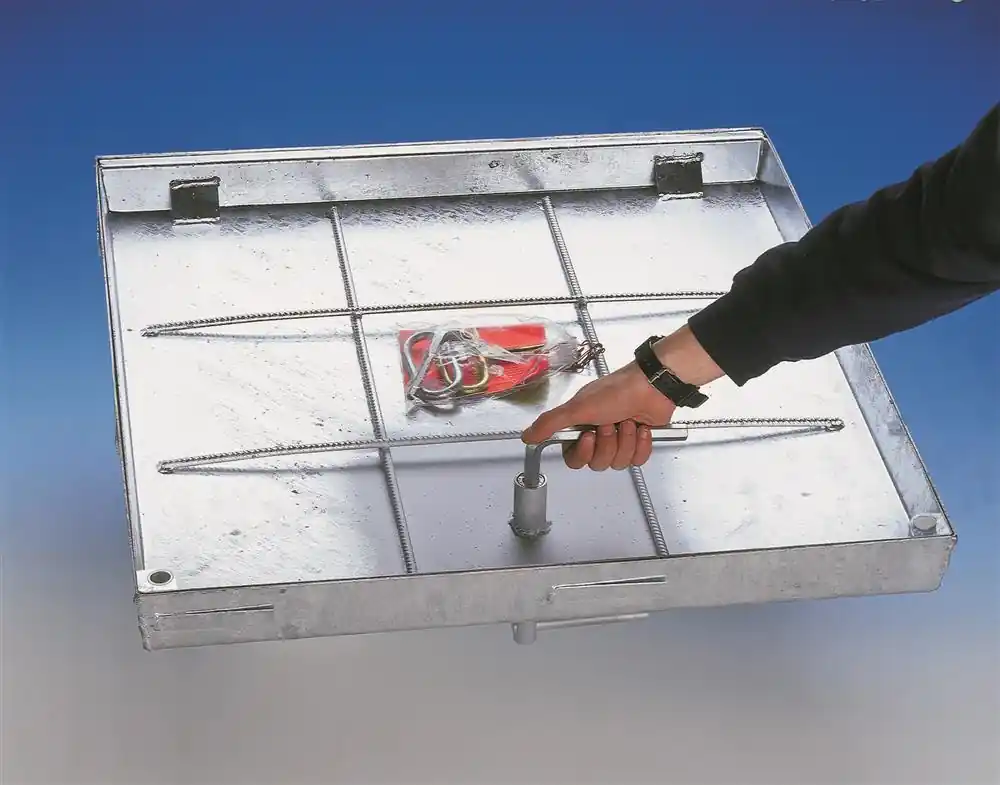

Vorteile Zentralverschluss (nur GDZ)
- Die Abdeckung kann von oben mit einem Spezial-Imbusschlüssel und von unten durch einfaches Entriegeln mit dem integrierten Handgriff geöffnet werden
- Mit Fallschutzvorrichtung
Einbau
Bitte die mitgelieferte Einbauanleitung unbedingt vor dem Einbau genau lesen und unsere Angaben beachten. Auf einen dichten Anschluss an der Zargenaussenseite achten.
Wichtiger Hinweis
Aus Transportgründen sind die Gasdruckfeder(n) und die Fallschutzvorrichtung nicht montiert. Diese sind nach dem Versetzen der verschraubten Abdeckung und dem Befüllen der Wanne (Beton muss ausgehärtet sein) im geöffneten Zustand nach unserer Montageanleitung zu montieren.
Anwendungsempfehlung
ohne Zentralverschluss – GD
Für Schächte, die häufig und ohne besondere Kraftanstrengung geöffnet werden sollen. Speziell für Inspekitons- und Revisionsschächte, da die wöchentliche Wartung das Öffnen und Schließen des Schachtes ohne nennenswerte Kraftanstrengung durchgeführt werden kann.
Für Outdoor-Schwimmbadschächte die feuerverzinkte Ausführung verwenden. – Bei Indoor-Schwimmbädern nur Material 1.4571 (V4A) verwenden!
mit Zentralverschluss – GDZ
Für Schächte, die schnell und ohne nennenswerte Kraftanstrengung von unten und oben geöffnet werden müssen, z.B. in unterirdischen Gängen, bei U-Bahn-Schächten, in Versorgungsschächten von Energieunternehmen, Telekom-Schächten, Militärschächten usw.
Typenbezeichnung: BV-GDZ
Beschaffenheit: feuerverzinkt / Edelstahl 1.4301 V2A
Material: Zarge und Wanne aus 2 mm Kaltabkantstahl, feuerverzinkt. Scharnierbolzen aus Edelstahl
Mit Zentralverschluss: Ja
Belastbarkeit (gleichmäßig verteilte Last m2): 125 kN nach Verfüllung mit Beton C35/45
Anwendungsempfehlung
Für Schächte, die schnell und ohne nennenswerte Kraftanstrengung von unten und oben geöffnet werden müssen, z.B. in unterirdischen Gängen, bei U-Bahn-Schächten, in Versorgungsschächten von Energieunternehmen, Telekom-Schächten, Militärschächten usw.
Abmessungen
Lichtes Maß: 100 x 100 cm
Rahmenaussenmaß: 115,2 x 115,2 cm
Wannentiefe: 5 cm
Einbauhöhe: 8 cm
Artikelgewicht: 58 kg
