Beschreibung
ULMIA – Ergonomisches Arbeiten. Besser leben.

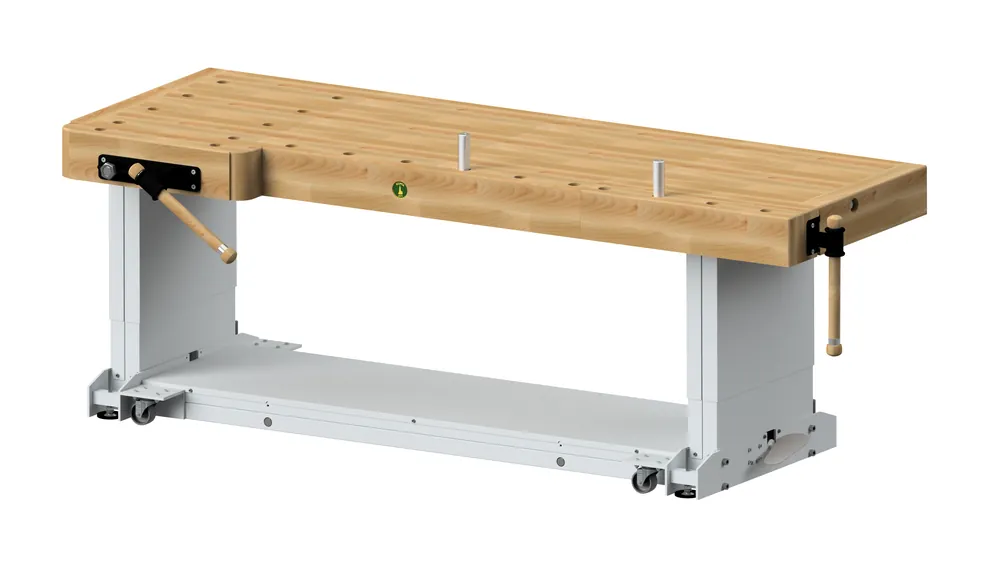

Modell 4 mit hydraulischer Höhenverstellung
- Platte aus ausgesuchtem, massivem Rotbuchenholz,
- 60 mm breite Querleisten an den Stirnseiten
- Platte ohne Beilade
- Runde Bankhakenlöcher sowohl in der Bankhakenleiste als auch in der Arbeitsplatte im Bereich der Vorderzange, geeignet zum Einspannen von größeren Werkstücken
- Vorderzange aus massiver Guss-/Stahlkonstruktion
- Hinterzange Alu-Kastenführung mit nachstellbarem Führungsprisma und Kunststoffgleitführung
- Gestell hydraulisch höhenverstellbar über Fußpedal; Verstellbereich max. 300 mm (740 – 1040 mm)
- Inkl. Ablageboden im Fußzwischenraum aus Stahlblech pulverbeschichtet in RAL 7035
- Synchronisierung der Gestellteile durch Seilzugsystem unter dem Ablageboden
- Dadurch komplett nutzbarer Freiraum zwischen Unterkante Hobelbankplatte und Oberkante Ablageboden
- Untergestell pulverbeschichtet in RAL 7035; Seitenwände mit Stahlblechverkleidung, pulverbeschichtet in RAL 7035
- Als Variante ist die Hobelbank auch mit absenkbarer Fahreinrichtung lieferbar (hHV-f)
- Lieferung einschließlich 2 Zangenschlüsseln und 4 Alu Rundbankhaken mit Kugelarretierung
- Lieferung erfolgt komplett montiert
Produktmerkmale
1 – Plattenverbindung
Die Plattenverleimung zeichnet sich durch eine einzigartige und spezielle Methode aus. Dabei werden gleichförmige Holzriegel aus massiver, heimischer Buche sorgfältig ausgewählt und zu einer Platte zusammengefügt. Besonders bemerkenswert ist, dass die Riegel entlang ihrer Längsseiten verzahnt sind und ähnlich wie bei einem Parkettboden im Halbverbundverfahren maschinell unter hohem Druck verleimt werden. Dies gewährleistet eine außerordentlich hohe Lebensdauer und Belastbarkeit.
5 – Vorderzange
Parallel spannende Vorderzange 136 mit Flachgewindespindel und Stahl-Führungsstange gewährleistet höchsten gleichmäßigen Druck auf die ganze Zangenbreite. Auch bei einseitiger Belastung des Spannbackens und maximalem Spanndruck wird ein gleichmäßiger Druck auf die gesamte Zangenbreite ausgeübt.
7 – Hinterzange
Alu-Kastenführung 125N mit nachstellbarem, spielfreiem Führungsprisma. Kunststoffgleitführungen gewährleisten einen leichten, reibungsarmen Lauf der Hinterzange.
Hydraulische Höhenverstellung hHV
Das hydraulisch höhenverstellbare Gestell ist in zwei Varianten erhältlich: stationär und mit einer absenkbaren Fahreinrichtung. Die absenkbare Fahreinrichtung kann auch nachträglich installiert werden. Mithilfe eines Fußpedals kann die Arbeitsfläche von einer Ausgangshöhe von 740 mm auf eine Endhöhe von 1040 mm angehoben werden. Die maximale Hubkraft beträgt etwa 400 kg, unter Berücksichtigung des Eigengewichts der Hobelbankplatte. Das Hubsystem im Fußrahmen ist vollständig durch eine Stahlblechverkleidung in RAL 7035 geschützt. Die Zugseiltechnik wird durch eine Stahlblechabdeckung gesichert. Der Raum zwischen der Unterkante der Hobelbankplatte und der Oberkante des Ablagebodens kann vollständig genutzt werden.
Typ: 4-200 hHV
Ausführung: Fußgestell – stationär
Gesamtabmessung (BxTxH): 2085 x 925 x 740/1040 mm
Plattenmaß ohne Zangen (BxT): 2000 x 640 mm
Plattenmaß einschl. Zangen (BxT): 2085 x 855 mm
Plattenstärke: 65 mm
Höhe der Bankhakenleiste: 120 mm
Höhenverstellbereich: 300 mm
Hubkraft: 500*
Spannweite Vorderzange: 145 mm
Spannweite Hinterzange: 240 mm
Gewicht: 168 kg
Lieferung einschließlich 2 Zangenschlüsseln und 4 Alu Rundbankhaken mit Kugelarretierung. Komplett zerlegte Lieferung
*Tragkraft bei flächenverteilter Last ca. 400 kg (Eigengewicht der Bankplatte berücksichtigt)
