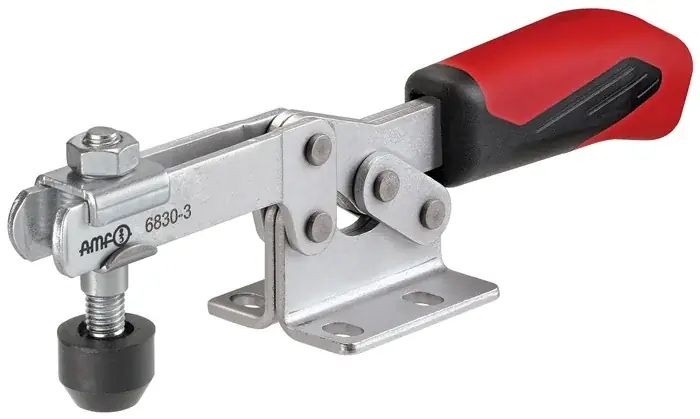

Beschreibung
- mit waagrechtem Fuß Weitere technische Eigenschaften:
- F: 16 mm
- Bauart: waagrechter Fuß
- a*: 90°
- P: 77 mm
- Gesamthöhe: 73 mm
- K: 12,5 mm
- C: 41,5 mm
- D: 8,5 mm
- F1: 3kN
- Andrückschraube: M8 x 65
- HW min.: +1,7 mm
- L1: 321 mm
- I: 25 mm
- F2: 5kN
- B: 123 mm
- H: 46 mm
- N: 58 mm
- E: 78 mm
- M: 41,5 mm
- A: 10 mm
- H2: 128 mm
- H1: 73 mm
- HW max.: 25 mm
- Gesamtlänge: 321 mm
Größe: 5
Marke: AMF
Spannhöhe: 46 mm
Haltekraft F1: 3 kN
Bohrungs-Ø: 8,5 mm
Höhe gespannt: 73 mm
Länge gespannt: 321 mm
Haltekraft F2: 5 kN
Spannweite: 78 mm
